MA5690系列介绍  
产品大类 通用测量设备
系列 MA5690系列
型号解析 见表格：MA5690系列型号解析
选型问题 测量电路
测量输入
通道数
扩展：卡选择开关
扩展：
有源测量电路卡
扫描时间（约）

转换率为10Hz
转换率50Hz
具有特殊区域/多点校准的ALMEMO®连接器，线性化
ALMEMO®输出
 
 
竞争对手系列 无
OEM（贴牌） 无
应用场合 具有广泛功能的精密测量设备，适用于所有应用领域
MA5690系列型号解析：
MA5690系列型号解析
型号 5690-xM09 5690-xCPU 5690-xCPU
mit Option XU 		5690-xCPU
mit Option XM
测量电路 具有9个测量输入的主测量电路卡 测量电路，CPU卡（无测量输入）
测量输入 多达99个输入 多达100个输入 多达190个输入 多达190个输入
通道数 多达99个频道 多达100个频道 多达250个频道 多达250个频道
扩展：卡选择开关 最多9件 最多10件 最多19件 没有
扩展：
有源测量电路卡 		没有 没有 没有 最多19个
扫描时间（约）

转换率为10Hz
转换率50Hz 		总共1 ... 99个频道

0.1 ... 10秒
0.02 ... 2秒 		总共1 ... 100个频道

0.1 ... 10秒
0.02 ... 2秒 		共1 ... 190个频道

0.1 ... 19秒
0.02 ... 4秒 		用于100/190频道
= 10/19测量电路卡
每个有10个频道
... 1.1 / 1.1秒*
... 0.3 / 0.5秒*
*用于不带显示的系统
具有特殊区域/多点校准的ALMEMO®连接器，线性化 最多9个ALMEMO®插头（主环路） 多达100个ALMEMO®插头 多达190个ALMEMO®插头 多达190个ALMEMO®插头
ALMEMO®输出 A1和A2插座 用于扩展外围设备的插槽A1至A5，可选插槽P0
（继电器/触发/模拟输出）

厂家介绍：
德国 AHLBORN 阿尔邦公司专业生产高质量的数据记录仪，测量设备 和传感器，广泛应用于科研实验室、工程质检部门等多参数检测侧部门。
产品介绍：
用于测量值数据记录器功能。 适用于所有人的广泛功能应用领域，提高测量精度，快速测量速率，最高可达 分别为 99。190 个输入，作为数据记录器或 PC 接口操作，也带有显示器。高达 99°的多功能测量系统 MesseingeführenMesseingeführen。190 个测量输入（ALMEMO）®5690 xCPU，带有 XU 或 XM 选项）。
•提高了测量精度和稳定性。
•快速测量速率高达 50 次测量/秒。带 SD 存储卡高达 100 次测量/秒，
•改进了 2-VK 探针的比较点补偿/入场卡
•作为数据记录器运行（内部存储器 EEProm/RAM 或 SD 存储卡，用于长期录制的睡眠模式）或者作为 PC 在线操作的接口。
•在没有 DisplayALMEMO 的情况下执行® 5690-1 及版本带显示和操作 ALMEMO® 5690-2 中所述。
•5 个 LED，用于显示测量电路中的操作状态或在 CPU 中。
•电池插槽 8 Mignon 镍氢，带快速充电功能（附件）。
•继电器/触发器/模拟接口作为插入卡（附件）用于输出报警和控制信号。
•ALMEMO 公司® 用于数字接口的输出插孔，模拟输出、触发输入、报警触点、存储卡。
1 通道可选，高达 500 次测量/s 不带 ALMEMO® 5690 xCPU，带 XM选件）。
•通过几个测量电路卡（用于 ALMEMO）® 5690 xCPU，带选项 XM）：测量电路卡并行工作，因此可以为大量通道提供短扫描时间要实现。
•超过 65 个标准测量范围
•可选的多点调整或特殊线性化
可在 30 个点中编程，并管理存储在传感器连接器和测量仪器中的校准数据（选项 KL）。
•由于电流隔离，测量质量更高设备电源的测量输入（设备质量）。
选型问题：

MA5690系列选型问题：

1.       测量电路数量？

5690-xM09：具有9个测量输入的主测量电路卡

5690-xCPU：测量电路，CPU卡（无测量输入）

带选件XU的5690-xCPU：测量电路，CPU卡（无测量输入）

带选件XM的5690-xCPU：测量电路，CPU卡（无测量输入）

2.       测量输入？

5690-xM09：多达99个输入

5690-xCPU：多达100个输入

带选件XU的5690-xCPU：多达190个输入

带选件XM的5690-xCPU：多达190个输入

3.       通道数量？

5690-xM09：多达99个频道

5690-xCPU：多达100个频道

带选件XU的5690-xCPU：多达250个频道

带选件XM的5690-xCPU：多达250个频道

4.       扩展：卡选择开关？

5690-xM09：最多9件

5690-xCPU：最多10件

带选件XU的5690-xCPU：最多19件

带选件XM的5690-xCPU：没有

5.       扩展：有源测量电路卡？

5690-xM09：没有

5690-xCPU：没有

带选件XU的5690-xCPU：没有

带选件XM的5690-xCPU：最多19个

6.       扫描时间（约）：

转换率为10Hz

转换率50Hz？

5690-xM09：总共1 ... 99个频道

0.1 ... 10秒

0.02 ... 2秒

5690-xCPU：总共1 ... 100个频道

0.1 ... 10秒

0.02 ... 2秒

带选件XU的5690-xCPU：共1 ... 190个频道

0.1 ... 19秒

0.02 ... 4秒

带选件XM的5690-xCPU：用于100/190频道= 10/19测量电路卡

每个有10个频道

... 1.1 / 1.1秒*

... 0.3 / 0.5秒*

*用于不带显示的系统

7.       具有特殊区域/多点校准的ALMEMO®连接器，线性化？

5690-xM09：最多9个ALMEMO®插头（主环路）

5690-xCPU：多达100个ALMEMO®插头

带选件XU的5690-xCPU：多达190个ALMEMO®插头

带选件XM的5690-xCPU：多达190个ALMEMO®插头

8.       ALMEMO®输出？

5690-xM09：A1和A2插座

5690-xCPU：用于扩展外围设备的插槽A1至A5，可选插槽P0

（继电器/触发/模拟输出）

带选件XU的5690-xCPU：用于扩展外围设备的插槽A1至A5，可选插槽P0

（继电器/触发/模拟输出）

带选件XM的5690-xCPU：用于扩展外围设备的插槽A1至A5，可选插槽P0

（继电器/触发/模拟输出）

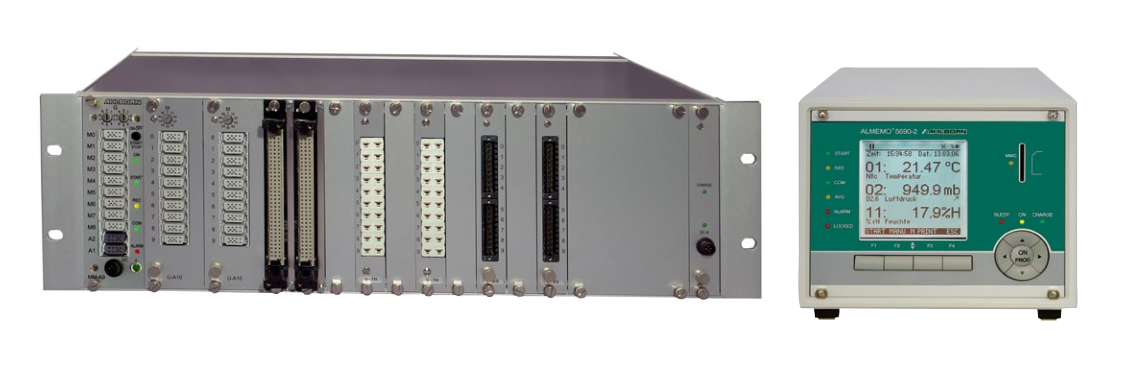

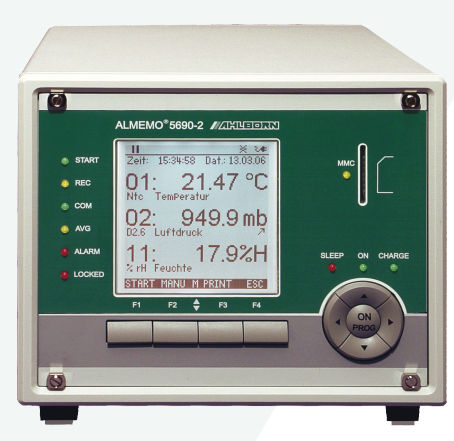

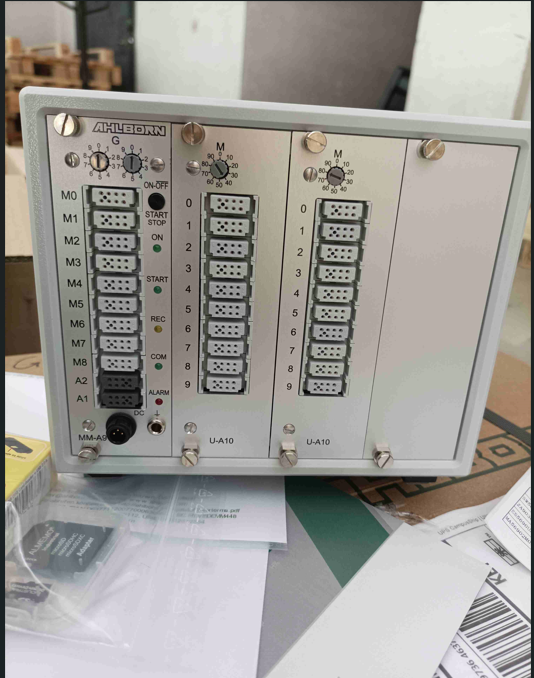

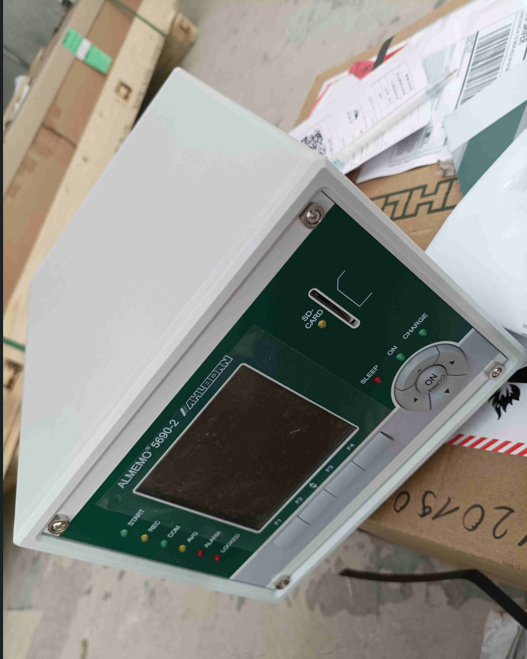

该系列图片：
